Jak powłoka lamelarna ograniczyła koszty serwisowania w branży kolejowej – micro case study

Koszty korozji elementów złącznych oraz komponentów sprężystych w infrastrukturze kolejowej, trudne warunki atmosferyczne, ciągłe drgania i agresywne środowisko chemiczne generują potężne obciążenia finansowe dla spółek taborowych.

Cynkowa powłoka lamelarna (płatkowa) to nieelektrolityczna metoda zabezpieczania metali, która wykorzystuje ułożone równolegle mikropłatki cynku i aluminium do tworzenia zaawansowanej, cienkiej bariery antykorozyjnej, stanowiąc bezwzględny standard w wymagających aplikacjach przemysłowych.

Wybór odpowiedniej technologii ochronnej jest krytyczny dla zachowania ciągłości ruchu i redukcji wskaźnika TCO (Całkowitego Kosztu Posiadania). Jak udowadniają testy oraz nasze realizacje szczegółowo opisane na stronie https://mtlpl.eu/ , innowacyjne powłoki płatkowe pozwalają zoptymalizować pracę inżynierów utrzymania ruchu. W tym artykule na podstawie konkretnego wdrożenia wyjaśniamy, jak powłoka lamelarna wpływa na obniżenie kosztów serwisu, zachowując restrykcyjne normy branży kolejowej i motoryzacyjnej.

Podwójna tarcza technologiczna: Efekt bariery i ochrona katodowa

Struktura powłoki płatkowej działa na detal stalowy jak zaawansowany technicznie „pancerz z łusek”. Ułożone równolegle mikro-płatki cynku i aluminium nakładają się na siebie niezwykle ściśle (niczym dachówki na dachu), tworząc skomplikowany labirynt geometryczny dla czynników środowiskowych.

Przez tę fizyczną barierę wilgoć, tlen oraz sól drogowa nie są w stanie przebić się do bazy stalowej. Dla porównania, tradycyjny ocynk galwaniczny tworzy pojedynczą, porowatą i znacznie bardziej podatną na mikropęknięcia warstwę. Oprócz doskonałej bariery, powłoka lamelarna realizuje protekcję katodową. W przypadku punktowego, mechanicznego uszkodzenia powłoki na skutek np. uderzenia tłucznia torowego, cynk (jako metal mniej szlachetny od żelaza) utlenia się jako pierwszy. Oznacza to, że warstwa powłoki „poświęca się”, aktywnie chroniąc podłoże stalowe elementu przed postępującą rdzą.

Eliminacja kruchości wodorowej w klasie wytrzymałości 10.9 i 12.9

Dla inżynierów konstruktorów oraz specjalistów ds. jakości fundamentalne znaczenie ma całkowity brak ryzyka kruchości wodorowej (HE – Hydrogen Embrittlement). Tradycyjne procesy cynkowania galwanicznego wymagają wstępnego trawienia elementów w kwasach oraz przepływu prądu elektrycznego. Powoduje to wnikanie swobodnych atomów wodoru w krystaliczną strukturę stali.

W przypadku części ze stali wysokowęglowej – takich jak specjalistyczne sprężyny naciskowe czy śruby wysokiej wytrzymałości w klasach 8.8, 10.9 i 12.9 – obecność wodoru wywołuje nagłe, katastrofalne w skutkach pęknięcia opóźnione pod wpływem naprężeń pracy.

Technologia lamelarna jest procesem całkowicie nieelektrolitycznym. Wymaga jedynie mechanicznego przygotowania powierzchni detalu (precyzyjnego śrutowania), eliminując agresywne trawienie kwasowe. Oznacza to, że w 100% eliminuje ryzyko kruchości wodorowej, spełniając tym samym rygorystyczne wytyczne inżynieryjne ujęte w międzynarodowej normie ISO 10683.

Idealne tolerancje wymiarowe bez nadwymiarów

Działania optymalizacyjne działów zakupów wspiera również doskonała cienkowarstwowość tego rozwiązania. Powłoka lamelarna o grubości rzędu zaledwie 5–15 µm gwarantuje idealne zachowanie tolerancji gwintów oraz nienaruszoną geometrię pracy zwojów sprężyny. W przeciwieństwie do ocynku ogniowego (HDG), który generuje nieregularne nawisy warstwy o grubości 50–80 µm, technologia płatkowa umożliwia bezpośredni montaż detali. Wyklucza to konieczność dodatkowego, kosztownego nacinania gwintów czy mechanicznego oczyszczania podzespołów przed montażem na torowisku.

Case Study: Jak zredukowano okna serwisowe infrastruktury torowej o 70%?

Poniższy przykład obrazuje różnicę, jaką w ujęciu finansowym robi dobór prawidłowej powłoki dla infrastruktury kolejowej.

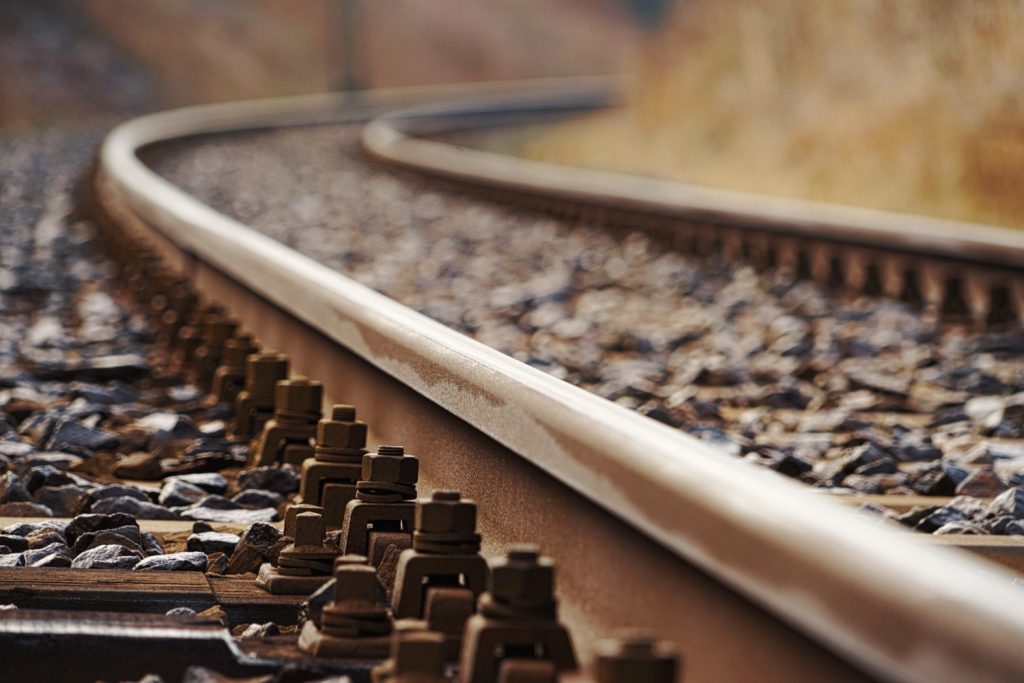

• Zdiagnozowany problem: Śruby mocujące rozjazdy kolejowe oraz mechanizmy sprężyste w systemach sterowania ruchem na trasie o wysokiej wilgotności ulegały silnej korozji wżerowej już po 18 miesiącach. Skutkowało to zapiekaniem połączeń. Wymuszało to organizację niezwykle drogich, nocnych okien serwisowych, w trakcie których mechanicy musieli wycinać zapieczone śruby palnikami, a całe komplety złączne przedwcześnie trafiały na złom.
• Wdrożone rozwiązanie: Tradycyjnie zabezpieczone elementy łączące zostały zastąpione komponentami z powłoką lamelarną. Powłoka została naniesiona w technologii precyzyjnego, zanurzeniowo-odwirowego powlekania na zautomatyzowanych liniach w zakładach Metalpol. Zastosowany system gwarantował ponadprzeciętną odporność w restrykcyjnym teście mgły solnej (NSS > 720h).
• Efekt: Badania terenowe wykazały brak śladów tzw. korozji czerwonej po ponad 4 latach ciągłej, ciężkiej eksploatacji. Zarządca infrastruktury odnotował redukcję bezpośrednich kosztów serwisowych o 70% w skali nadzorowanego odcinka. Demontaż w trakcie rutynowych przeglądów przebiegał bezinwazyjnie, chroniąc gwinty, a elementy łączące zachowały stabilny współczynnik tarcia i optymalne parametry docisku.

Podsumowanie i wnioski

Wybór powłoki lamelarnej dla elementów złącznych oraz sprężyn wykorzystywanych w przemyśle kolejowym przestał być jedynie „ciekawą alternatywą technologiczną”, stając się bezdyskusyjnym wymogiem optymalizacyjnym. Całkowita eliminacja kruchości wodorowej gwarantuje bezpieczeństwo pracy podzespołów w wysokich klasach wytrzymałościowych, a rewelacyjna odporność na korozję bezpośrednio obcina koszty cyklicznych interwencji serwisowych.
